Ein einfaches CAN Transceiver Shield

Da ich keine Kenntnisse und Erfahrungen in der Entwicklung von Elektronik habe, wurde der CAN Transceiver Teil von dem CAN Bus Cape RevA für das BeagelBone Black übernommen. Möglicherweise gibt es deshalb noch genug Raum für Verbesserungen bzw. Optimierungen. Das Layout wurde von einem Kollegen aus unserer Hardwareentwicklung zur Verfügung gestellt.

Das Board enthält einen CAN Transceiver mit galvanischer Trennung, um den CAN Bus vom Mikrocontroller zu isolieren. Die 5V Spannungsversorgung des CAN Bus wird über einen DC-DC Wandler geführt, um Rückwirkungen auf die Spannungsversorgung des AMR Boards zu vermeiden.

Schaltplan und Layout stehen im KiCAD Format zur Verfügung.

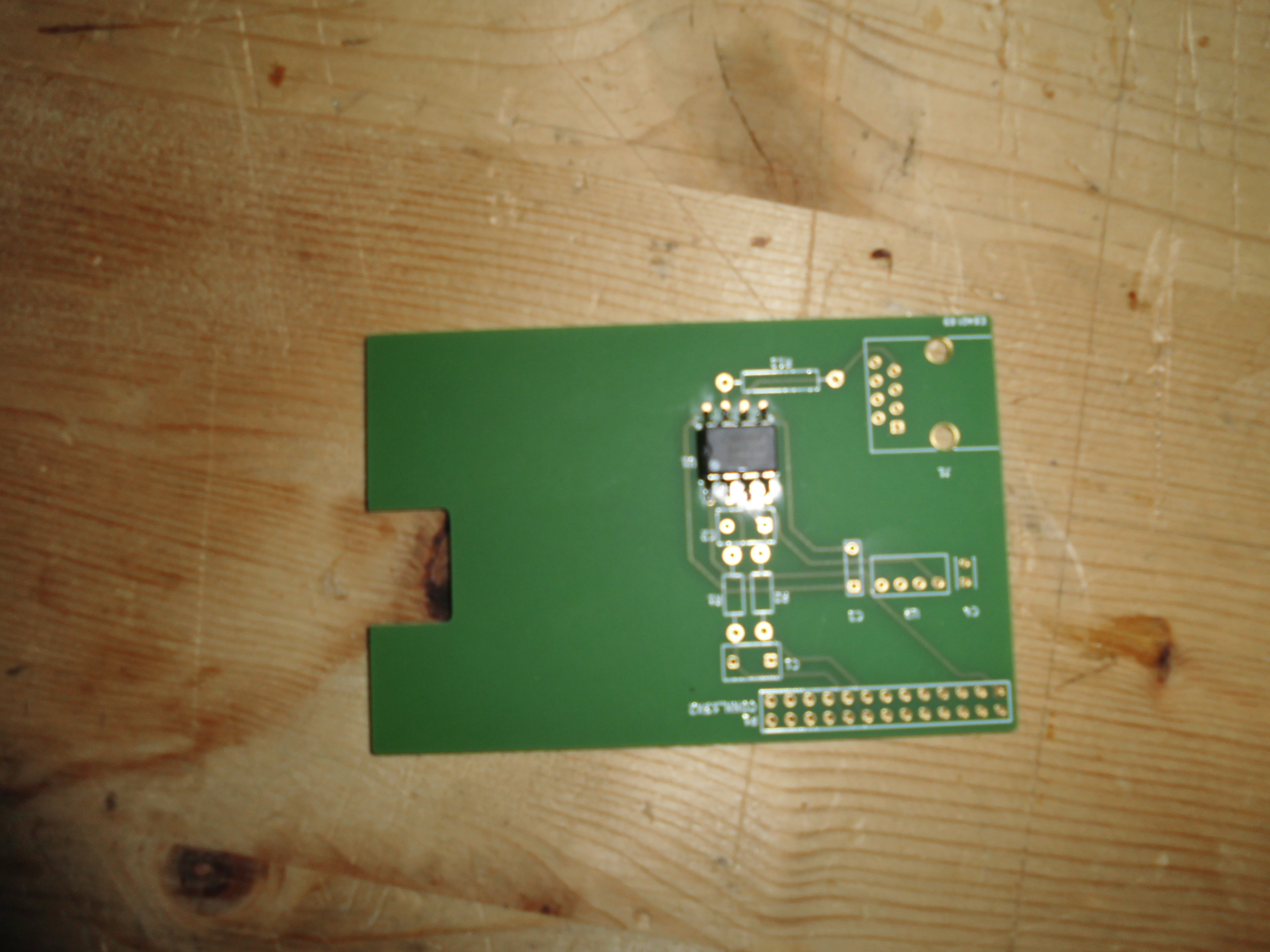

Als erste habe ich den CAN Transceiver eingelötet, das einzige Bauteil, das auf der Oberfläche montiert wird. Dazu habe ich zuerst jeden Anschluß verzinnt. Dann das Bauteil auf die Lötpads positioniert und mit einer Pinzette fixiert. Und diagonal zwei der Anschlüsse mit dem Lötkolben soweit erhitzt, daß das Bauteil fixiert war. Anschließend können sämtliche Pins verlötet werden, ohne daß sich das Bauteil verschiebt.

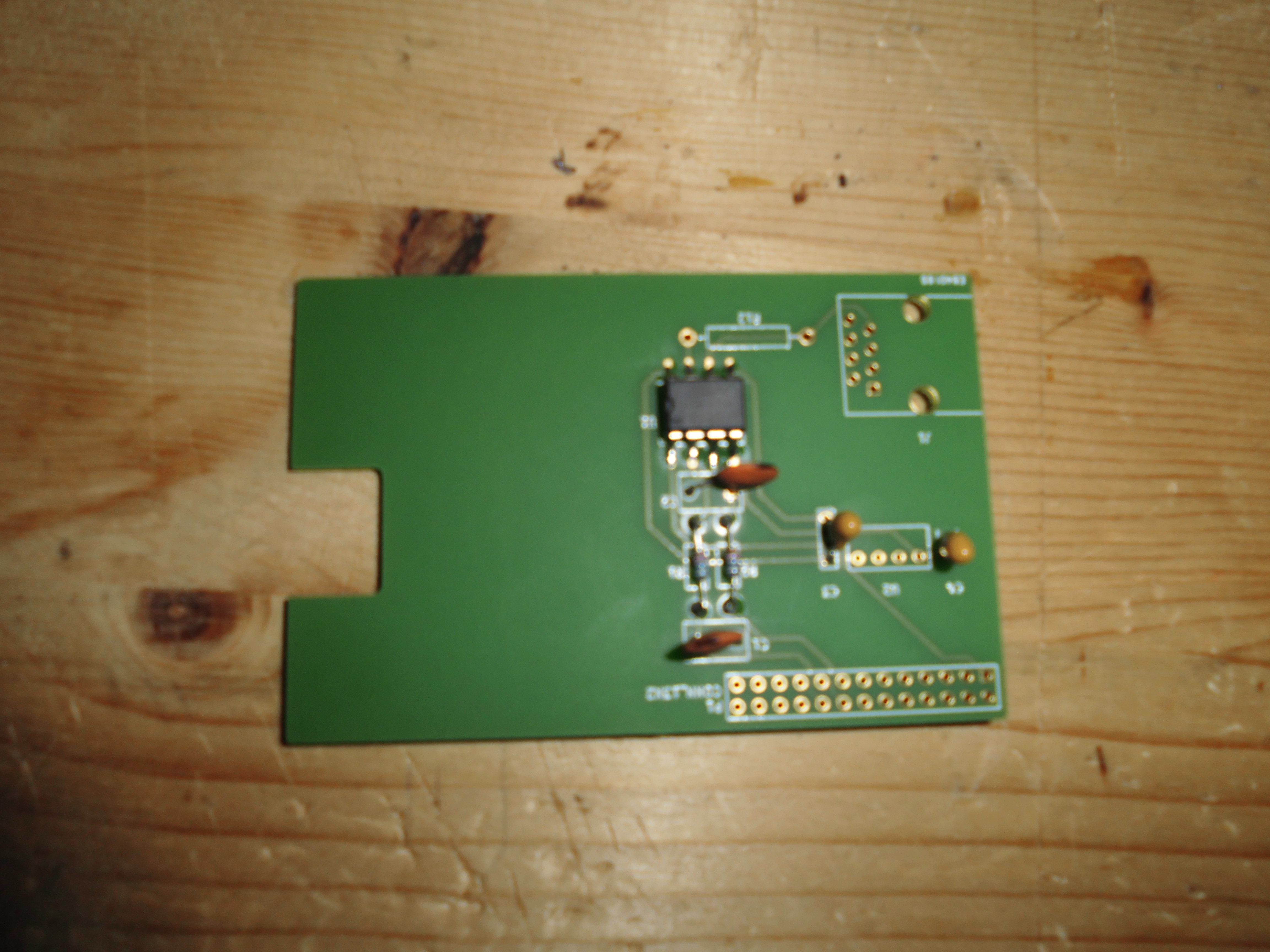

Danach werden die kleinen Bauteile eingelötet. Zuerst die Widerstände und anschließend die Kondensatoren. Der Widerstand R12 dient dem Abschluß des CAN Bus und ist optional. An jedem Ende des CAN Bus ist ein solcher Abschlußwiderstand vorzusehen.

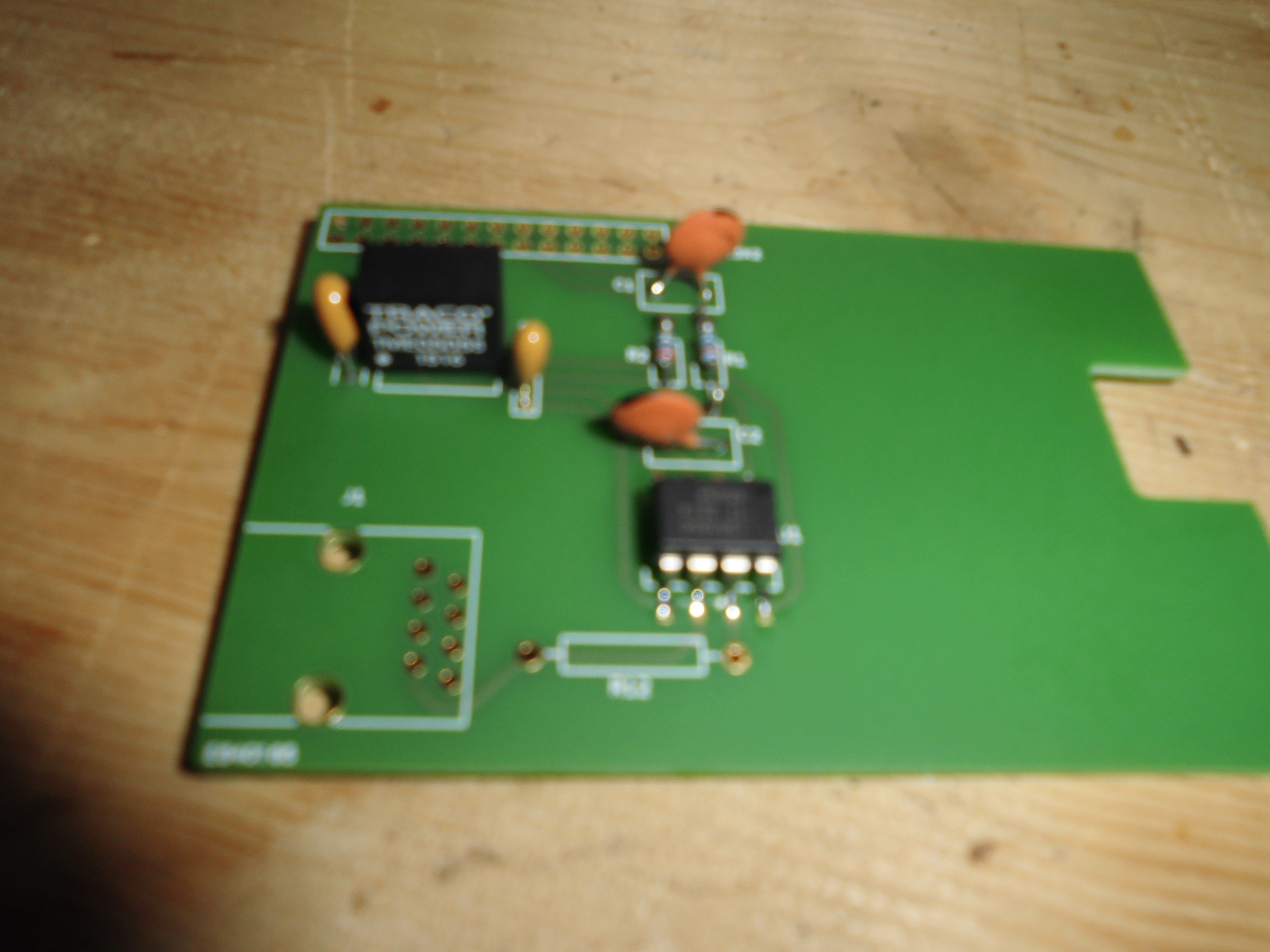

Danach wird der DC_DC Wandler bestückt. Achtung: der Footprint war noch eine alte Version, Pin 1 ist nicht markiert und die Umrandung stimmt noch nicht! Pin 1 (auf dem Gehäuse mit dem Kreis markiert) gehört zum Platinenende.

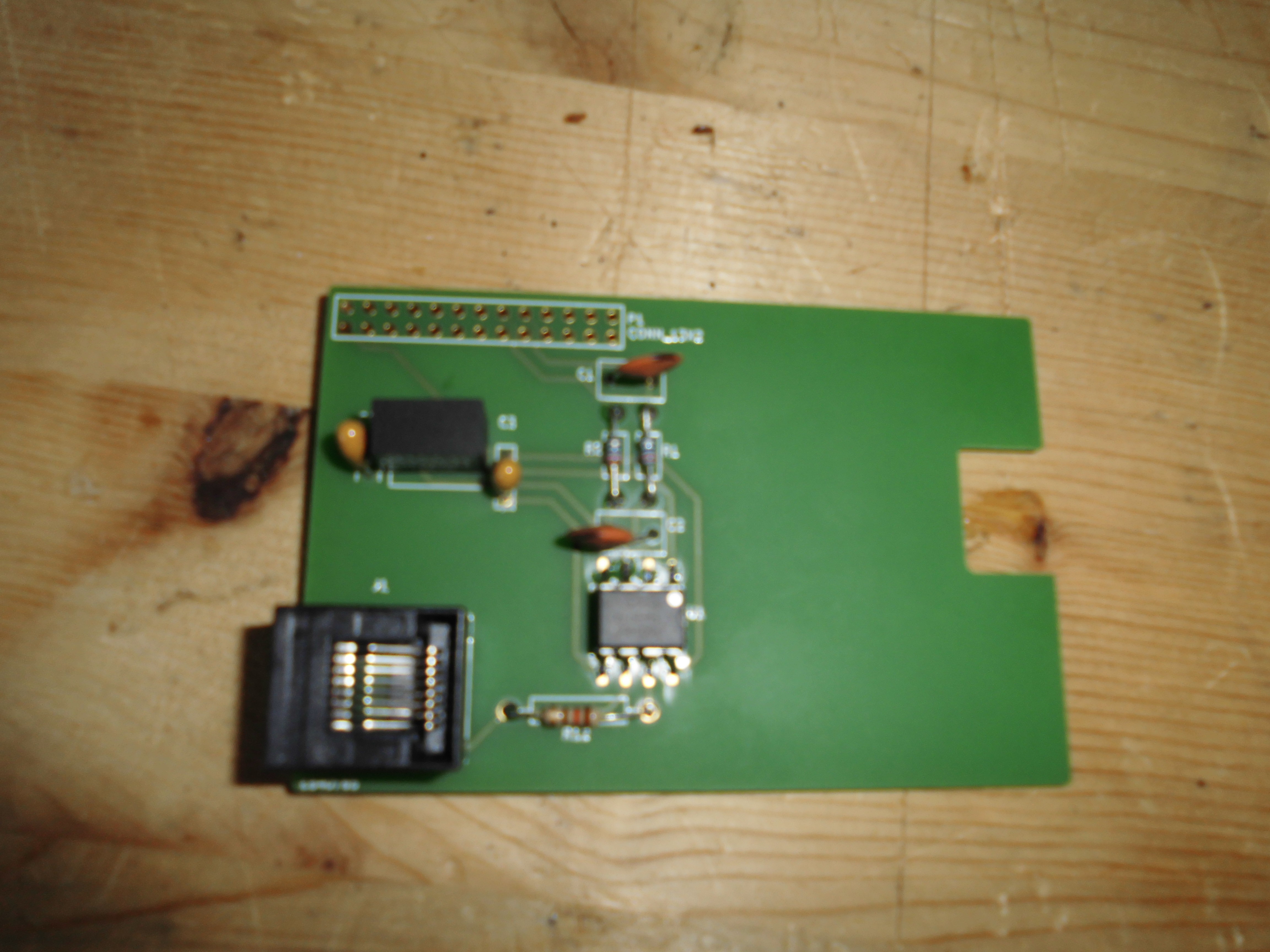

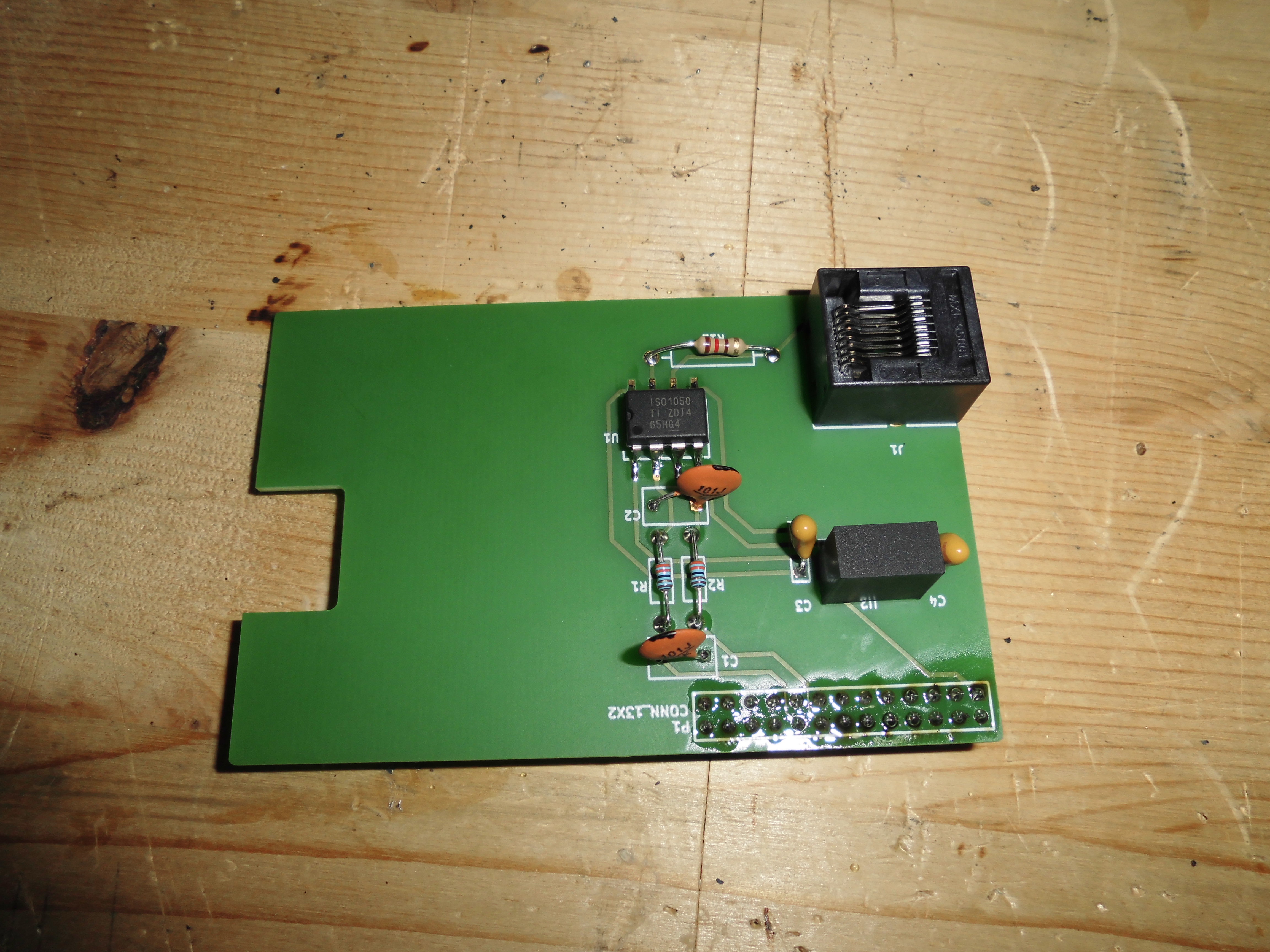

Als letztes Bauteil auf der Bestückungsseite wird die RJ45 Buchse eingelötet.
Von der Lötseite wird die Buchsenleiste eingesetzt und auf der Bestückungsseite verlötet. Und das Shield ist fertig.
