Zentrale

Die Zentrale kennt 2 Betriebsmodi. Für beide Betriebsmodi gibt es eine eigene State Machine. Die verschiedenen States dienen dem Abfragen der CFG Daten (cs2 Dateien, ...).

Die Dateien

Der quellcode der Zentrale ist auf die folgenden Dateien aufgeteilt:

canmember.c
canmember.h		 Verwaltung der am CAN Bus erkannten Geräte
cron.c
cron.h		 Verwaltung zeitgesteuerter Abläufe
cs2cfg.c
cs2cfg.h		 Behandlung des CFG Data Streams
fahrstrasse.c
fahrstrasse.h		 Verwaltung der Fahrstraßen
fsstat.c
fsstat.h		 Verwaltung des Fahrstraßenstatus
gbsstat.c
gbsstat.h		 Verwaltung des Gleisbildstatus
gleisbild.c
gleisbild.h		 Verwaltung der Gleisbilder
gleisbildpage.c
gleisbildpage.h		 Verwaltung einer Gleisbildseite
lok.c
lok.h		 Verwaltung der Lokomotiven
lokstatus.c
lokstatus.h		 Verwaltung des Loksttaus
magnetartikel.c
magnetartikel.h		 Verwaltung der Magnetartikel
magstat.c
magstat.h		 Verwaltung des Magnetartikelstatus
main.c Start des Programms und Einlesen der Konfiguration
states.c Die State Machines für den Ablauf
zentrale.c
zentrale.h		 Die Hauptschleife mit Empfang der Nachrichten und Aufruf der State Machine
zfile.c
zfile.h		 Packen/Entpacken des CFG Data Streams

Proxy Mode

Die Zentrale verhält sich passiv und versendet keine Ping "member request" Nachrichten. Wenn eine CS2 bzw. eine Software erkannt wird, die einen CAN Ping mit der Kennung einer CS2 beantwortet, werden die "*.cs2" Konfigurationsdateien abgefragt.

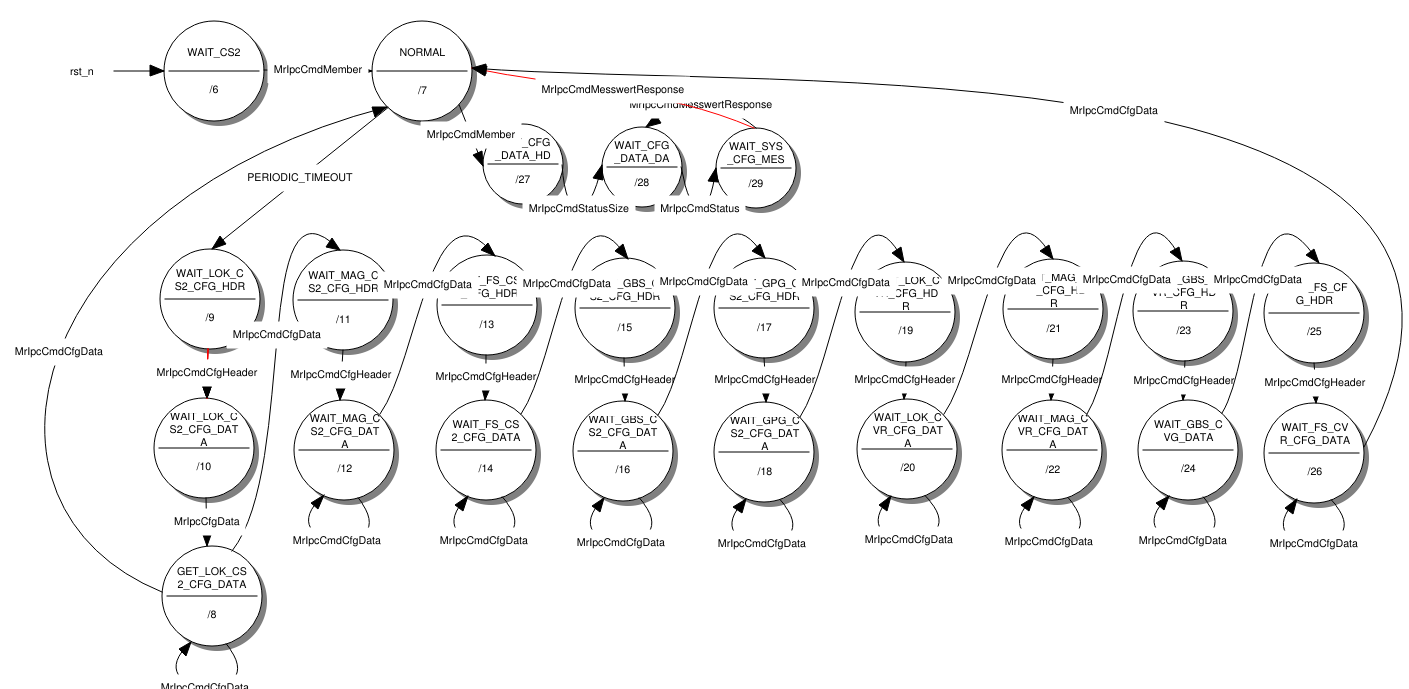

state machine für Proxy Modus

MS2 und Software sind Zentrale

Die Zentrale versendet aktiv Ping "member request" Nachrichten. Wenn eine MS2 erkannt wird, werden die Loks und die Lokinfos abgefragt.

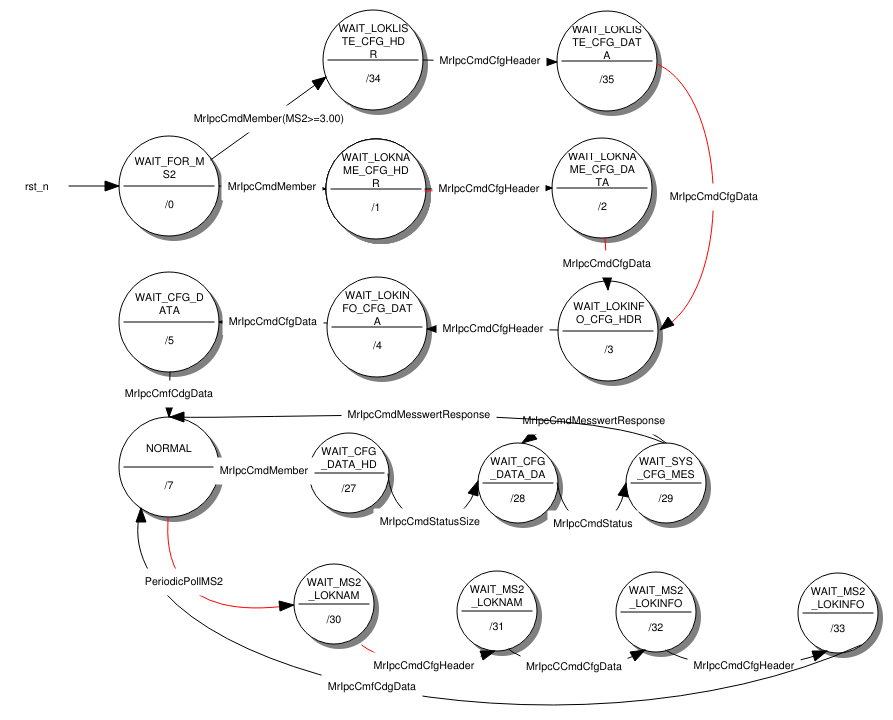

state machine für MS2 Zentrale Modus
